修訂總體說明

借鑒2018版《國家電網有限公司十八項電網重大反事故措施（修訂版）》，整體結構變化較大，分爲了“規劃設計階段的重點要求、繼電保護配置的重點要求”等七個部分，細化了相關要求，對一些反措的具體落實方法更具體、實用。

我們重點從規劃設計階段、繼電保護配置、二次回路三方面重點要求的變化情況做說明，并就反措如何在電廠技改中落地進行探讨。

以下條款标紅文字爲新增或調整，請重點關注！

01規劃設計階段的重點要求

18.1.2  繼電保護及安全自動裝置的設計、配置和選型，必須滿足有關規程規定的要求，并經相關繼電保護管理部門同意。繼電保護及安全自動裝置選型應采用技術成熟、性能可靠、質量優良、經有資質的專業檢測機構檢測合格的産品。

18.1.3  穩控系統應在合理的電網結構和電源結構基礎上規劃、設計和運行，控制策略和措施應安全可靠、簡單實用。對無法采取穩定控制措施保持系統穩定的情況，應通過完善網架方案、優化運行方式、完善第三道防線方案等綜合措施，共同降低并控制系統運行風險。

18.1.4 繼電保護及安全自動裝置應符合網絡安全防護規定，滿足《電力監控系統安全防護規定（國家發展改革委2014年第十四号令）》及《電力監控系統網絡安全防護導則》（GBT 36572）要求。

18.1.5 220kV及以上電壓等級線路、變壓器、母線、高壓電抗器、串聯電容器補償裝置等交流輸變電設備的保護及電網安全穩定控制裝置應按雙重化配置。

18.1.10 對220kV及以上電壓等級電網、110（66）kV變壓器的保護和測控功能應相互獨立，在單一功能損壞或異常情況下，保護和測控功能應互相不受影響。

18.1.12 爲保證繼電保護相關輔助設備（如交換機、光電轉換器、通訊接口裝置等）的供電可靠性，宜采用直流電源供電。因硬件條件限制隻能交流供電的，電源應取自站用不間斷電源。

18.1.14 差動保護用電流互感器的相關特性宜一緻；母線差動保護各支路電流互感器變比差不宜大于4倍。

18.1.15 母線差動、變壓器差動和發變組差動保護各支路的電流互感器應優先選用準确限值系數（K_alF）和額定拐點電壓較高的電流互感器。

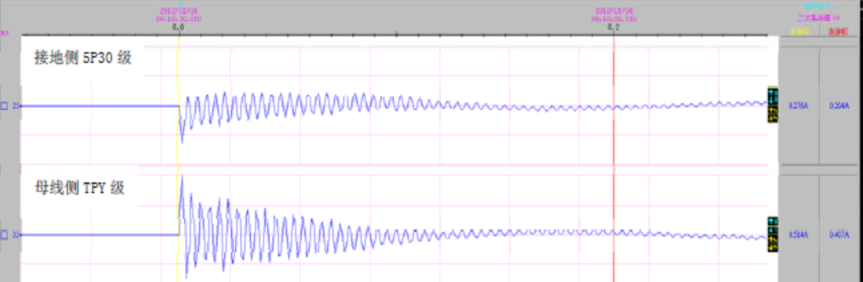

某500kV變電站，對某電容器送電時，電容器差動保護誤動作，切除電容器

18.1.16 應充分考慮合理的電流互感器配置和二次繞組分配，消除主保護死區。

18.1.16.1 當220kV及以上電壓等級變電站、升壓站新建、改建或擴建采用3/2、4/3、角形、橋形接線等多斷路器接線形式時，應在斷路器兩側均配置電流互感器。

18.1.16.2 對經計算影響電網安全穩定運行重要變電站的220kV及以上電壓等級雙母線雙分斷接線方式的母聯、分段斷路器，應在斷路器兩側配置電流互感器。

18.1.16.3 獨立式CT應按照CT故障時跳閘範圍最小的原則合理選擇等電位點。

18.1.17  110（66）kV及以上電壓等級發電廠升壓站、變電站應配置故障錄波器；100MW及以上容量發電機-變壓器組應配置專用故障錄波器。發電廠、變電站内的故障錄波器應對站用直流系統的各母線段（控制、保護）對地電壓進行錄波。（包括直流系統各段正對地、負對地，UPS電壓等）。

18.1.18 除母線保護、變壓器保護、發變組保護外，不同間隔設備的主保護功能不應集成。

18.1.19 應充分考慮安裝環境對保護裝置性能及壽命的影響，對于布置在室外的保護裝置，其附屬設備（如智能控制櫃及溫控設備）的性能指标應滿足保護運行要求且便于維護。

18.1.20 繼電保護及相關設備的端子排，應按照功能進行分區、分段布置，正、負電源之間、跳（合）閘引出線之間以及跳（合）閘引出線與正電源之間、交流電流與交流電壓回路之間等應至少采用一個空端子隔開或增加絕緣隔片。交流回路與直流回路的接線端子不宜布置在同一段端子排。新建、擴建、改建工程中，端子箱、彙控櫃等戶外設備應采用額定電壓1000V的端子。

18.1.22 雙回線路采用同型号縱聯保護，或線路縱聯保護采用雙重化配置時，在回路設計和調試過程中應采取有效措施防止保護通道交叉使用。分相電流差動保護應采用同一路由收發、往返延時一緻的通道。

18.1.26 穩控裝置動作切除負荷或機組後，應采取有效措施防止重合閘、備自投或被切除機組所帶負荷轉由同一廠站的其他機組承擔等導緻的控制措施失效。

02繼電保護配置的重點要求

18.2.2.2 兩套保護裝置的直流電源應取自不同蓄電池組連接的直流母線段。每套保護裝置及與其相關設備（電子式互感器、合并單元、智能終端、采集執行單元、通訊及網絡設備、操作箱、跳閘線圈等）的直流電源均應取自于同一蓄電池組連接的直流母線段，避免因一組站用直流電源異常對兩套保護功能同時産生影響而導緻的保護拒動。

18.2.2.5 爲防止裝置家族性缺陷可能導緻的雙重化配置的兩套繼電保護裝置同時拒動的問題，新建、改建、擴建工程雙重化配置的線路、變壓器、發電機變壓器組、調相機變壓器組、母線、高壓電抗器保護裝置宜采用不同生産廠家的産品。

18.2.5 非電量保護及動作後不能随故障消失而立即返回的保護（隻能靠手動複位或延時返回）不應啓動失靈保護。發電機電氣量保護應啓動失靈保護。

18.2.11 300MW及以上容量發電機應配置起、停機保護，應考慮防止并網斷路器承受過電壓造成的斷口閃絡問題；對并入220kV及以上電壓等級系統的發變組，高壓側斷路器應配置斷路器斷口閃絡保護。

18.2.12 全電纜線路禁止采用重合閘，對于含電纜的混合線路應根據電纜線路距離出口的位置、電纜線路的比例等實際情況采取停用重合閘等措施，防止變壓器及電網連續遭受短路沖擊。

18.2.13  220kV及以上電壓等級變壓器、發變組的斷路器失靈保護應滿足以下要求：

18.2.13.1 當接線形式爲線路—變壓器或線路—發變組時，線路和主設備的電氣量保護均應啓動斷路器失靈保護。當本側斷路器無法切除故障時，應采取啓動遠方跳閘等後備措施加以解決。

18.2.13.2 變壓器的電氣量保護應啓動斷路器失靈保護，斷路器失靈保護動作除應跳開失靈斷路器相鄰的全部斷路器外，還應跳開本變壓器連接其他電源側的斷路器。

18.2.13.3 發電機機端斷路器失靈保護判據中不應使用機端斷路器輔助觸點作爲判據。

18.2.15 斷路器失靈保護中用于判斷斷路器主觸頭狀态的電流判别元件應保證其動作和返回的快速性，動作和返回時間均不宜大于20ms，其返回系數也不應低于0.9。（TPY級電流互感器不宜作爲失靈保護電流判據）

18.2.16 爲提高切除變壓器低壓側母線故障的可靠性，宜在變壓器的低壓側設置取自不同電流回路的兩套電流保護功能。當短路電流大于變壓器熱穩定電流時，變壓器保護切除故障的時間不宜大于2s。

18.2.18 110（66）kV及以上電壓等級的母聯、分段斷路器宜按斷路器配置具備瞬時和延時跳閘功能的過電流保護裝置或功能。

03二次回路的重點要求

18.6.2.3 獨立的、與其他互感器二次回路沒有電氣聯系的電流互感器二次回路在開關場一點接地時，應考慮將開關場不同點地電位引至同一保護櫃時對二次回路絕緣的影響。

18.6.2.4 嚴禁在保護裝置電流回路中并聯接入過電壓保護器，防止過電壓保護器不可靠動作引起差動保護誤動作。

18.6.3.3 保護裝置的跳閘回路和啓動失靈回路均應使用各自獨立的電纜。

18.6.9 繼電保護及安全自動裝置裝置和保護屏櫃應具有抗電磁幹擾能力，保護裝置由屏外引入的開入回路應采用220V/110V直流電源。光耦開入的動作電壓應控制在額定直流電源電壓的55%~70%範圍以内。

18.6.14.3 微機保護和控制裝置的屏櫃下部應設有截面積不小于100mm²的銅排（不要求與保護屏絕緣），屏櫃内所有裝置、電纜屏蔽層、屏櫃門體的接地端應用截面積不小于4mm²的多股銅線與其相連，銅排應用截面不小于50mm²的銅纜接至保護室内的等電位接地網。

18.6.14.4 直流電源系統絕緣監測裝置的平衡橋和檢測橋的接地端以及微機型繼電保護裝置櫃屏内的交流供電電源（照明、打印機和調制解調器）的中性線（零線）不應接入保護專用的等電位接地網。

18.6.14.6 爲防止地網中的大電流流經電纜屏蔽層，應在開關場二次電纜溝道内沿二次電纜敷設截面積不小于100mm²的專用銅排（纜）；專用銅排（纜）的一端在開關場的每個就地端子箱處與主地網相連，另一端在保護室的電纜溝道入口處與主地網相連。

18.6.14.7 接有二次電纜的開關場就地端子箱内（包括彙控櫃、智能控制櫃）應設有銅排（不要求與端子箱外殼絕緣），二次電纜屏蔽層、保護裝置及輔助裝置接地端子、屏櫃本體通過銅排接地。銅排截面積應不小于100mm²，一般設置在端子箱下部，通過截面積不小于100mm²的銅纜與電纜溝内不小于的100mm²的專用銅排（纜）及變電站主地網相連。

18.6.15.4 禁止繼電保護及安全自動裝置的蓄電池的兩段直流電源以自動切換的方式對同一設備進行供電。

18.6.15.5 直流空氣開關的額定工作電流應按最大動态負荷電流（即保護三相同時動作、跳閘和收發信機在滿功率發信的狀态下）的2.0倍選用。

18.6.16 對發變組分相操作機構的斷路器，除就地配置非全相保護外，宜在發變組保護内配置具有反映發變組運行狀态的電氣量閉鎖的非全相保護啓動失靈的邏輯及回路。
